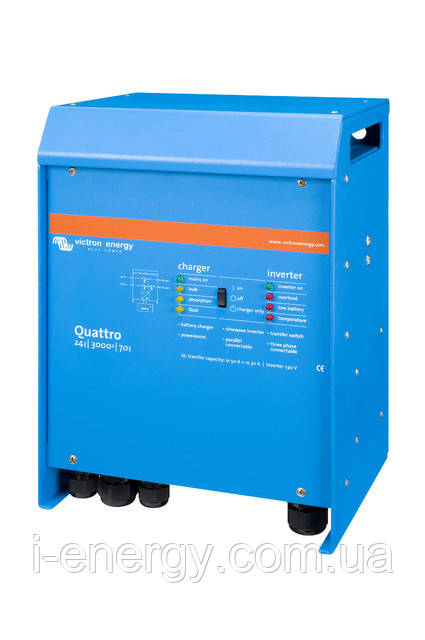

Гібридний інвертор Quattro Quattro 24/3000/70-50/50 QUA243020010 Victron Energy 24В 3000ВА 70А

Гібридний інвертор з зарядним пристроєм Quattro 24В 3000ВА 70А -50/50А QUA243020010 Victron Energy - інвертор з широким набором функцій, чистої синусоїдою на виході, який має у своєму складі високоефективний зарядний пристрій з адаптивною технологією заряду батарей і швидкодіючі на 50А трансфертні релі передачі для двох входів змінного струму. Інвертор дозволяє працювати як у 3-фазних, так і у паралельних конфігураціях.

В асортименті компанії є моделі інверторів Quattro на 12, 24 и 48В, мощностью 3000-15000ВА

Технічні характеристики

Параметр / модель	Quattro 24/3000/70-50/50
Діапазон вхідної напруги (В DC)	19 – 33
Вихідна напруга	Вихід 230 В AC ± 2% Частота : 50 Гц ± 0,1% (1)
Пост. вихідна потужність при 25°C (ВА) (3	3000
Пост. вихідна потужність при 25°C (Вт)	2400
Пост. вихідна потужність при 40°C (Вт)	2200
Пост. вихідна потужність при 65°C (Вт)	1700
Пікова потужність (Вт)	6000
Максимальна ефективність (%)	94
Потужність без навантаження (Вт)	20
Потужність без навантаження в режимі AES (Вт)	15
Потужність без навантаження в режимі пошуку (Вт)	10
Зарядний пристрій
Діапазон вхідної напруги	Вхід 187-265 В АС Вхідна частота: 45 – 65 Гц Коефіцієнт потужності: 1
Напруга абсорбц. заряду (В DC)	28,8
Напруга плаваючого заряду (В DC)	27,6
Режим зберігання (DC)	26,4
Струм заряду сервісної батареї (А) (4)	70
Струм заряду стартерной батареї (А)	4
Датчик температури батареї	так
Загальна
Програмоване реле (6)	3х
Захист (2)	a – g
Порт зв'язку VE.Bus	Для роботи в паралельному і трифазному режимі віддаленого моніторингу та системної інтеграції
Комунікаційний порт загального призначення	2х
Зовнішній вимикач	Так
Діапазон робочої температури	-40 до +65°C (активне охолодження) Вологість (без конденсації): макс. 95%
Додатковий вихід (А)	25
Функція PowerAssist/PowerControl	Так
Перемикач передачі	Так
Максимальна подача струму (А)	2х 50
Зовнішній корпус
Матеріал і колір:	Алюміній (синій, RAL 5012)
Підключення батареї	Чотири M8 болта (2 на плюс і 2 на мінус)
Клас захисту:	IP 21
230 В AC-підключення	Клеми з гвинтами 13 мм2 (6 AWG)
Вага (кг)	19
Розміри (В х Ш х Г в мм)	362 x 258 x 218
Стандарти
Безпека	EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1
Викиди, імунітет	EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Дорожній транспорт	ECE R10-4
Розшифровка скорочень
1) Можна налаштувати на 60 Гц 2) Опис захисту: а) коротке замикання на виході b) перевантаження c) напруга батареї занадто висока d) напруга батареї занадто низьке e) температура занадто висока f) 230 В АС на виході інвертора g) пульсація напруги занадто висока	3) Нелінійна навантаження, коефіцієнт навантаження 3:1 4) При 25 C навколишнього середовища 5) Вимикається, якщо немає джерела АС потужності 6) Програмоване реле, яке можна налаштувати на загальну тривогу, низька напруга DC або функцію вкл/викл генератора Номінал АС: 230 В/4 A Номінал DC: 4 A до 35 В DC, 1 A до 60 В DC

Налаштування інвертора

Налаштування малих трьохфазних і паралельних систем (до трьох інверторів у системі), а також окремих інверторів можна створювати за допомогою DIP перемикачів. Для систем, які мають у своєму складі білошкірі три інвертори, а також налаштування всіх параметрів інвертора (Virtual Switch або Assistants, реле), потрібна програмне забезпечення, RJ45 UTP кабель і інтерфейс MK3-USB

Температура компенсації

PowerControl - обмеження споживання

Функція обмежує використання потужності від вхідного джерела шляхом обмеження заряду. Таким чином, за певних параметрів, для заряду акумуляторних батарей інвертор Quattro 24В 3000ВА 70А -50/50 QUA243020010 Victron Energy буде використовувати тільки надлишкову потужність вхідного джерела.

"PowerAssist" - добавление мощности

Функція використовується для покриття пікових навантажень на джерело змінного струму протягом обмеженого періоду часу (до розряду акумуляторного банку). Інвертор Quattro 24В 3000ВА 70А -50/50 QUA243020010 Victron Energy визначає, що потужності вхідного джерела недостатньо і негайно компенсує цей недолік додаванням потужності від акумуляторів. Якщо використання електроенергії зменшується, то надмірна потужність вхідного джерела буде використана для заряду акумуляторів.

Характеристика заряду

Паралельна і трифазна конфігурації

Для отримання вищої вихідної потужності до 6 інверторів можуть працювати паралельно. Робота у 3-фазній конфігурації також можлива (максимальна конфігурація: 6 інверторів активованих паралельно до кожної фази).

Два входи змінного струму (AC1 і AC2) з вбудованим перемикачем

Гібридний інвертор Quatro 24В 3000ВА 70А -50/50 QUA243020010 Victron Energy може бути підключено до двох незалежних джерел змінного струму, як, наприклад, промислової мережі та електрогенератора. Quatro буде автоматично з’ єднуватися з поточними джерелами змінного струму (привітний АС1).

Типова схема з' єднання

Програмоване реле

Гібридны інвертори Quatro 24В 3000ВА 70А -50/50 QUA243020010 Victron Energy обладнані двома аналоговими входами, трьома програмованими реле, які можуть бути запрограмовані для великої кількості подій, наприклад, для запуску генераторного установки (за замовчанням реле сигналізації). Налаштування можливе лише за допомогою програмного забезпечення.

Вмонтований заряд

Гібридний інвертор Quatro 24В 3000ВА 70А -50/50 QUA243020010 Victron Energy - це високоефективне з безліччю програмованих параметрів 4-х ступінчатий зарядний пристрій з адаптивною технологією заряду і враховуючи різні типи батарей. За допомогою температурного датчика (у комплекті) відбувається корекція напруги заряду у залежності від температури батарей. Вхід для сенсорного виміру напруги на батарях призначений для визначення компенсації падіння на кабелях, при великих токах заряду.

Гарантія та сервіс

Компанія Victron Energy (Нідерланди) виготовляє зарядні пристрої та інвертори напруги з 1969 року. Станом на сьогоднішній день виробляється більше 112 моделей зарядних пристроїв, що включають 12 серій для різних областей застосування, від побутового до промислового у складі великого морського транспорту. Все без винятку обладнання забезпечене сертифікатами найвищого класу та відповідності (за запитом).

Сервісні центри є у містах: Київ, Одеса, Дніпро, Харків, Запоріжжя, Львів, Херсон, Полтава, Миколаїв, Кривий Ріг. Та список постійно розширюється.



Сертифікати та відповідність стандартам

Гібридні інвертори Quatro 24В 3000ВА 70А -50/50 QUA243020010 Victron Energy можуть використовуватись у річковому та морському судноплавстві, оскільки пройшли сертифікацію DNV GL – міжнародне сертифікаційне та класифікаційне товариство. Український морський регістр, УкрСЕПРО, TUV, CE та інші сертифікати та відповідності є в наявності та доступні на вимогу.
