Гібридний інвертор Quattro 12/5000/220-100/100, фото 2Гібридний інвертор Quattro 12/5000/220-100/100, фото 3

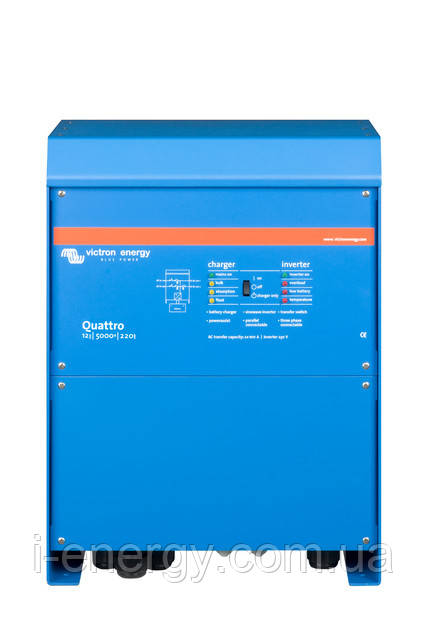

Гібридний інвертор Quattro 12/5000/220-100/100

178 133

  • Під замовлення
  • Код: QUA125020000
clockВідправка з 23 травня 2024
Гібридний інвертор Quattro 12/5000/220-100/100
Гібридний інвертор Quattro 12/5000/220-100/100Під замовлення
178 133
+380 (44) 383-36-63
Многоканальный
  • +380 (68) 680-49-19
    Kyivstar
  • +380 (50) 680-49-19
    Vodafone
+380 (44) 383-36-63
Многоканальный
  • +380 (68) 680-49-19
    Kyivstar
  • +380 (50) 680-49-19
    Vodafone
повернення товару протягом 14 днів безкоштовно
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Технічні характеристики
Параметр / модель Quattro 12/5000/220-100/100
Діапазон вхідної напруги (В DC) 9,5 – 17
Вихідна напруга Вихід 230 В AC ± 2% Частота : 50 Гц ± 0,1% (1)
Пост. вихідна потужність при 25°C (ВА) (3 5000
Пост. вихідна потужність при 25°C (Вт) 4000
Пост. вихідна потужність при 40°C (Вт) 3700
Пост. вихідна потужність при 65°C (Вт) 3000
Пікова потужність (Вт) 10000
Максимальна ефективність (%) 94
Потужність без навантаження (Вт) 30
Потужність без навантаження в режимі AES (Вт) 20
Потужність без навантаження в режимі пошуку (Вт) 10
Зарядний пристрій
Діапазон вхідної напруги Вхід 187-265 В АС Вхідна частота: 45 – 65 Гц Коефіцієнт потужності: 1
Напруга абсорбц. заряду (В DC) 14,4
Напруга плаваючого заряду (В DC) 13,8
Режим зберігання (DC) 13,2
Струм заряду сервісної батареї (А) (4) 220
Струм заряду стартерной батареї (А) 4
Датчик температури батареї так
Загальна
Програмоване реле (6)
Захист (2) a – g
Порт зв'язку VE.Bus Для роботи в паралельному і трифазному режимі віддаленого моніторингу та системної інтеграції
Комунікаційний порт загального призначення
Зовнішній вимикач Так
Діапазон робочої температури -40 до +65°C (активне охолодження) Вологість (без конденсації): макс. 95%
Додатковий вихід (А) 50
Функція PowerAssist/PowerControl Так
Перемикач передачі Так
Максимальна подача струму (А) 2х 100
Зовнішній корпус
Матеріал і колір: Алюміній (синій, RAL 5012)
Підключення батареї Чотири M8 болта (2 на плюс і 2 на мінус)
Клас захисту: IP 21
230 В AC-підключення Болти М6
Вага (кг) 34
Розміри (В х Ш х Г в мм) 470 x 350 x 280
Стандарти
Безпека EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1
Викиди, імунітет EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Дорожній транспорт ECE R10-4
Розшифровка скорочень

1) Можна налаштувати на 60 Гц
2) Опис захисту: а) коротке замикання на виході b) перевантаження c) напруга батареї занадто висока d) напруга батареї занадто низьке e) температура занадто висока f) 230 В АС на виході інвертора g) пульсація напруги занадто висока

3) Нелінійна навантаження, коефіцієнт навантаження 3:1
4) При 25 C навколишнього середовища
5) Вимикається, якщо немає джерела АС потужності
6) Програмоване реле, яке можна налаштувати на загальну тривогу, низька напруга DC або функцію вкл/викл генератора Номінал АС: 230 В/4 A Номінал DC: 4 A до 35 В DC, 1 A до 60 В DC

Гібридний інвертор Quattro 12/5000/220-100/100 - інвертор з широким набором функцій, чистою синусоїдою на виході має в своєму складі високоефективний зарядний пристрій з адаптивною технологією заряду батарей і швидкодіючі на 50А трансфертні реле для передачі двох входів змінного струму. Інвертор допускає роботу як в 3-фазних, так і в паралельних конфігураціях.

Серія Quattro

Напруга (В) 12 24 12 24 48 24 48 48 48
Потужність (ВА) 3000 3000 5000 5000 5000 8000 8000 10000 15000

Конфігурація інвертора

Налаштування малих трифазних і паралельних систем (до 3-х інверторів в системі), а також окремого інвертора, можна проводити за допомогою DIP перемикачів. Для систем, що мають у своєму складі більш трьох інверторів, а також налаштування всіх параметрів інвертора (Virtual Switch або Assistants, реле), необхідне програмне забезпечення, RJ45 UTP кабель і інтерфейс MK3-USB

Температурна компенсація

Температурна компенсація



"PowerControl" - обмеження споживання

Функція обмежує споживану потужність від вхідного джерела шляхом обмеження струму заряду. Таким чином, при певних налаштуваннях, для заряду акумуляторних батарей інвертор буде використовувати тільки надлишкову потужність вхідного джерела.

"PowerAssist" - додавання потужності

Функція використовується для покриття пікових навантажень на джерело змінного струму протягом обмеженого періоду часу (до розряду акумуляторного банку). Інвертор визначає, що потужності вхідного джерела не достатньо і негайно компенсує цей недолік додаванням потужності від акумуляторів. Коли споживання електроенергії навантаженням зменшується, то зайва потужність вхідного джерела буде використана для заряду акумуляторів.

Характеристика заряду

Характеристика заряду Quattro



Паралельна і трифазна конфігурації

Для отримання більш високій вихідної потужності до 6 інверторів можуть працювати паралельно. Робота в 3-фазної конфігурації також можлива (максимальна конфігурація: 6 інверторів включених паралельно на кожній фазі).

Два входи змінного струму (AC1 і AC2) з вбудованим перемикачем

Quattro може бути підключений до двох незалежних джерел змінного струму, наприклад промислової мережі та електрогенератори. Quattro буде автоматично підключатися до активних джерел змінного струму (пріоритетний АС1).

Типова схема підключення

Схема підключення Quattro



Програмоване реле

Інвертори оснащені двома аналоговими входами, трьома програмованими реле, які можуть бути запрограмовані для великої множини подій, наприклад, для запуску генераторної установки (за замовчуванням реле сигналізації). Налаштування можливі тільки за допомогою програмного забезпечення (див. розділ "Програмне забезпечення").

Вбудований зарядний пристрій

Високоефективне з безліччю програмованих параметрів 4-х ступеневу зарядний пристрій з адаптивною технологією заряду з урахуванням різних типів батарей. За допомогою температурного датчика (в комплекті) відбувається корекція напруги заряду в залежності від температури батарей. Вхід для сенсорного виміру напруги на батареях призначений для визначення компенсації падіння напруги на кабелях, при великих струмах заряду.

Гарантія і сервіс

Компанія Victron Energy (Нідерланди) виробляє зарядні пристрої та інвертори напруги з 1969 року. На сьогоднішній день виробляється більше 112 моделей зарядних пристроїв включають 12 серій для різних областей застосування, від побутового до промислового у складі великого морського транспорту. Всі без винятку обладнання забезпечено сертифікатами найвищого класу та відповідності (доступні за запитом).

Сертифікати та відповідність стандартам

Quattro можуть використовуватися в річковому і морському судноплавстві, оскільки пройшли сертифікацію DNV GL – міжнародне сертифікаційне і класифікаційне товариство. Український морський регістр, УкрСЕПРО, TUV, CE і інші сертифікати відповідності є в наявності і доступні на вимогу.

Сертифікати відповідності TUV, DNV GL, RoHS, ISO 9001:2015, УкрСепро, Український морський регістр

ТОВ "Тотал-Енерго" – офіційний представник Victron Energy в Україні. Купуючи продукцію у нас, ви отримуєте:

  • Професійне консультування
  • Технічну підтримку протягом всього терміну експлуатації
  • Гарантію на всі моделі зарядних пристроїв – 5 років
  • Сервісні центри: Київ, Одеса, Дніпро, Харків, Запоріжжя, Львів, Херсон, Полтава, Миколаїв, Кривий Ріг.
  • Сервісне обслуговування
VictronConnect
для iOS

VictronConnect
для Android

VictronConnect для MacOS
VictronConnect
для MacOS

VictronConnect
для Windows
Підпишіться на наші спільноти:
<a href="https://www.instagram.com/ukr_en</strong>
Характеристики
Основні атрибути
ВиробникVictron Energy
Країна виробникНідерланди
Тип робочої величиниНапруга
Ступінь захисту IP21
Мінімальна робоча температура навколишнього середовища-40 град.
Максимальна робоча температура навколишнього середовища65 град.
Номінальна вхідна напруга12 В
Номінальна вихідна напруга220~240 В
Форма вихідної напругиЧиста синусоїда
Номінальна потужність4000 Вт
Допустима пікова потужність8000 Вт
Струм холостого ходу0.0455 А
ККД, не менше94 %
Гарантійний термін60 міс
Частота50 Гц
Захист від перевантаженьТак
Захист від перегрівуТак
Захист від короткого замиканняТак
Захист від розряду акумуляторної батареїТак
Захист від переполюсовкиТак
Номінальний струм22.7 А
Перевантажувальна здатність300%
Інші функції і особливостіЗахист від перевантаження по максимальному струму, Захист від перенапруги, Захист від зниженої напруги, Захист від пошкодження силового модуля, Обмеження по струму, Обмеження перенапруги, Самодіагностика
СтанНовий
Максимальна потужність8000 Вт
Габаритні розміри
Довжина280 мм
Ширина350 мм
Висота470 мм
Вага34 кг
Додаткові характеристики
Тип інвенторагібридний
З' єднання сонячних батарейнемає
Потужність сонячних батарей, Втнемає
Режим хранения АКБє
Заряд литієвих акумуляторівє
Сила транзиту від мережі20000
Паралельне з’ єднанняда
Трихфазне налаштуванняда
Додати потужність до слабкої лініїда
Обмеження споживання потужностіда
Датчик температури АКБда
Підходить для сонячної електростанціїда
Керування генератором запуску/стопда
Віддалене керуванняда
вуличне встановленняда
Підходить для автомобілівда
Підходить для човнів і човнівда
Промислова серіяда
Інформація для замовлення
