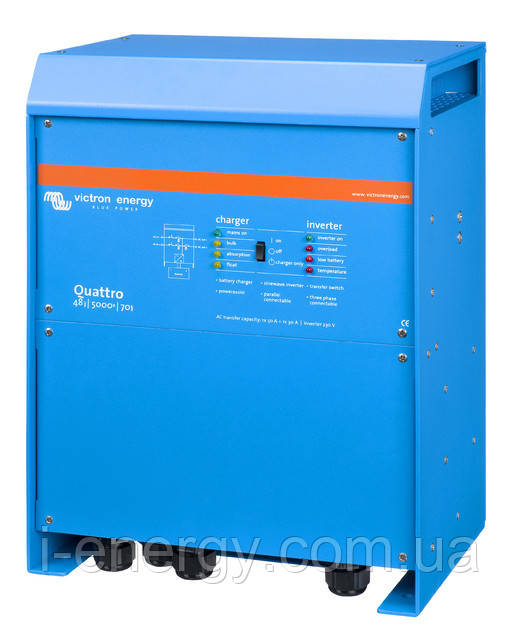

Гібридний інвертор Quattro 48/5000/70-100/100 QUA485021010 Victron Energy 48В 5000ВА 70А
94 693 ₴
- Під замовлення
- Код: QUA485021010
- +380 (50) 680-49-19Vodafone
- +380 (68) 680-49-19Kyivstar
Гібридний інвертор з зарядним пристроєм Quattro 48В 5000ВА 70А -100/100А QUA485021010 Victron Energy - інвертор з широким набором функцій, чистої синусоїдою на виході, який має у своєму складі високоефективний зарядний пристрій з адаптивною технологією заряду батарей і швидкодіючі на 50А трансфертні релі передачі для двох входів змінного струму. Інвертор дозволяє працювати як у 3-фазних, так і у паралельних конфігураціях.
В асортименті компанії є моделі інверторів Quattro на 12, 24 и 48В, мощностью 3000-15000ВА
Параметр / модель | Quattro 48/5000/70-100/100 |
Діапазон вхідної напруги (В DC) | 38 – 66 |
Вихідна напруга | Вихід 230 В AC ± 2% Частота : 50 Гц ± 0,1% (1) |
Пост. вихідна потужність при 25°C (ВА) (3 | 5000 |
Пост. вихідна потужність при 25°C (Вт) | 4000 |
Пост. вихідна потужність при 40°C (Вт) | 3700 |
Пост. вихідна потужність при 65°C (Вт) | 3000 |
Пікова потужність (Вт) | 10000 |
Максимальна ефективність (%) | 95 |
Потужність без навантаження (Вт) | 35 |
Потужність без навантаження в режимі AES (Вт) | 30 |
Потужність без навантаження в режимі пошуку (Вт) | 15 |
Зарядний пристрій | |
Діапазон вхідної напруги | Вхід 187-265 В АС Вхідна частота: 45 – 65 Гц Коефіцієнт потужності: 1 |
Напруга абсорбц. заряду (В DC) | 57,6 |
Напруга плаваючого заряду (В DC) | 55,2 |
Режим зберігання (DC) | 52,8 |
Струм заряду сервісної батареї (А) (4) | 70 |
Струм заряду стартерной батареї (А) | - |
Датчик температури батареї | так |
Загальна | |
Програмоване реле (6) | 3х |
Захист (2) | a – g |
Порт зв'язку VE.Bus | Для роботи в паралельному і трифазному режимі віддаленого моніторингу та системної інтеграції |
Комунікаційний порт загального призначення | 2х |
Зовнішній вимикач | Так |
Діапазон робочої температури | -40 до +65°C (активне охолодження) Вологість (без конденсації): макс. 95% |
Додатковий вихід (А) | 50 |
Функція PowerAssist/PowerControl | Так |
Перемикач передачі | Так |
Максимальна подача струму (А) | 2х 100 |
Зовнішній корпус | |
Матеріал і колір: | Алюміній (синій, RAL 5012) |
Підключення батареї | Чотири M8 болта (2 на плюс і 2 на мінус) |
Клас захисту: | IP 21 |
230 В AC-підключення | Болти М6 |
Вага (кг) | 30 |
Розміри (В х Ш х Г в мм) | 444 x 328 x 240 |
Стандарти | |
Безпека | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
Викиди, імунітет | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
Дорожній транспорт | ECE R10-4 |
Розшифровка скорочень | |
1) Можна налаштувати на 60 Гц |
3) Нелінійна навантаження, коефіцієнт навантаження 3:1 |
Налаштування інвертора
Налаштування малих трьохфазних і паралельних систем (до трьох інверторів у системі), а також окремих інверторів можна створювати за допомогою DIP перемикачів. Для систем, які мають у своєму складі білошкірі три інвертори, а також налаштування всіх параметрів інвертора (Virtual Switch або Assistants, реле), потрібна програмне забезпечення, RJ45 UTP кабель і інтерфейс MK3-USB
Температура компенсації
PowerControl - обмеження споживання
Функція обмежує використання потужності від вхідного джерела шляхом обмеження заряду. Таким чином, за певних параметрів, для заряду акумуляторних батарей інвертор Quattro 48В 5000ВА 70А -100/100 QUA485021010 Victron Energy буде використовувати тільки надлишкову потужність вхідного джерела."PowerAssist" - добавление мощности
Функція використовується для покриття пікових навантажень на джерело змінного струму протягом обмеженого періоду часу (до розряду акумуляторного банку). Інвертор Quattro 48В 5000ВА 70А -100/100 QUA485021010 Victron Energy визначає, що потужності вхідного джерела недостатньо і негайно компенсує цей недолік додаванням потужності від акумуляторів. Якщо використання електроенергії зменшується, то надмірна потужність вхідного джерела буде використана для заряду акумуляторів.Характеристика заряду
Паралельна і трифазна конфігурації
Для отримання вищої вихідної потужності до 6 інверторів можуть працювати паралельно. Робота у 3-фазній конфігурації також можлива (максимальна конфігурація: 6 інверторів активованих паралельно до кожної фази).Два входи змінного струму (AC1 і AC2) з вбудованим перемикачем
Гібридний інвертор Quatro 48В 5000ВА 70А -100/100 QUA485021010 Victron Energy може бути підключено до двох незалежних джерел змінного струму, як, наприклад, промислової мережі та електрогенератора. Quatro буде автоматично з’ єднуватися з поточними джерелами змінного струму (привітний АС1).Типова схема з' єднання
Програмоване реле
Гібридны інвертори Quatro 48В 5000ВА 70А -100/100 QUA485021010 Victron Energy обладнані двома аналоговими входами, трьома програмованими реле, які можуть бути запрограмовані для великої кількості подій, наприклад, для запуску генераторного установки (за замовчанням реле сигналізації). Налаштування можливе лише за допомогою програмного забезпечення.Вмонтований заряд
Гібридний інвертор Quatro 48В 5000ВА 70А -100/100 QUA485021010 Victron Energy - це високоефективне з безліччю програмованих параметрів 4-х ступінчатий зарядний пристрій з адаптивною технологією заряду і враховуючи різні типи батарей. За допомогою температурного датчика (у комплекті) відбувається корекція напруги заряду у залежності від температури батарей. Вхід для сенсорного виміру напруги на батарях призначений для визначення компенсації падіння на кабелях, при великих токах заряду.Гарантія та сервіс
Компанія Victron Energy (Нідерланди) виготовляє зарядні пристрої та інвертори напруги з 1969 року. Станом на сьогоднішній день виробляється більше 112 моделей зарядних пристроїв, що включають 12 серій для різних областей застосування, від побутового до промислового у складі великого морського транспорту. Все без винятку обладнання забезпечене сертифікатами найвищого класу та відповідності (за запитом).
Сервісні центри є у містах: Київ, Одеса, Дніпро, Харків, Запоріжжя, Львів, Херсон, Полтава, Миколаїв, Кривий Ріг. Та список постійно розширюється.
Сертифікати та відповідність стандартам
Гібридні інвертори Quatro 48В 5000ВА 70А -100/100 QUA485021010 Victron Energy можуть використовуватись у річковому та морському судноплавстві, оскільки пройшли сертифікацію DNV GL – міжнародне сертифікаційне та класифікаційне товариство. Український морський регістр, УкрСЕПРО, TUV, CE та інші сертифікати та відповідності є в наявності та доступні на вимогу.
ТОВ "Тотал-Енерго" - офіційний представник Victron Energy в Україні. Співпрацюючи з нами ви отримуєте:
- Професійне консультування та допомога при виборі
- Технічну підтримку протягом усього терміну експлуатації
- Наявність на складі багатьох позицій з ассортименту
- Можливість замовити та швидко отримати високоякісну продукцію виробника
- Креслення схем та проектні роботи
- Електромонтажні послуги по всій Україні
- Шеф-монтаж
- Пуско-налагоджувальні роботи
- Сервісне обслуговування
- Гарантію на всі пристрої до 5 років
- Сервісні центри: Київ, Одеса, Дніпро, Харків, Запоріжжя, Львів, Херсон, Полтава, Миколаїв, Кривий Ріг.
Посилання для завантаження програм до пристрою:
Основні атрибути | |
---|---|
Виробник | Victron Energy |
Країна виробник | Нідерланди |
Тип робочої величини | Напруга |
Номінальна вхідна напруга | 48 В |
Номінальний струм | 22.7 А |
Частота | 50 Гц |
Номінальна вихідна напруга | 220~240 В |
Номінальна потужність | 4000 Вт |
Допустима пікова потужність | 10000 Вт |
Струм холостого ходу | 0.0682 А |
Перевантажувальна здатність | 300% |
Форма вихідної напруги | Чиста синусоїда |
Мінімальна робоча температура навколишнього середовища | -40 град. |
Максимальна робоча температура навколишнього середовища | 65 град. |
ККД, не менше | 95 % |
Гарантійний термін | 60 міс |
Захист від перевантажень | Так |
Захист від перегріву | Так |
Захист від короткого замикання | Так |
Захист від розряду акумуляторної батареї | Так |
Захист від переполюсовки | Так |
Ступінь захисту IP | 21 |
Інші функції і особливості | Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від зниженої напруги, Захист від пошкодження силового модуля, Обмеження по струму, Обмеження перенапруги, Самодіагностика |
Стан | Новий |
Максимальна потужність | 10000 Вт |
Габаритні розміри | |
Довжина | 240 мм |
Ширина | 328 мм |
Висота | 444 мм |
Вага | 30 кг |
Додаткові характеристики | |
Потужність сонячних батарей, Вт | немає |
Трихфазне налаштування | да |
Тип інвентора | гібридний |
З' єднання сонячних батарей | немає |
Сила транзиту від мережі | 20000 |
Додати потужність до слабкої лінії | да |
Заряд литієвих акумуляторів | є |
Паралельне з’ єднання | да |
Обмеження споживання потужності | да |
Датчик температури АКБ | да |
Підходить для сонячної електростанції | да |
Керування генератором запуску/стоп | да |
вуличне встановлення | да |
Підходить для човнів і човнів | да |
Режим хранения АКБ | є |
Підходить для автомобілів | да |
Промислова серія | да |
Користувацькі характеристики | |
Захист від перевантаження | Так |
