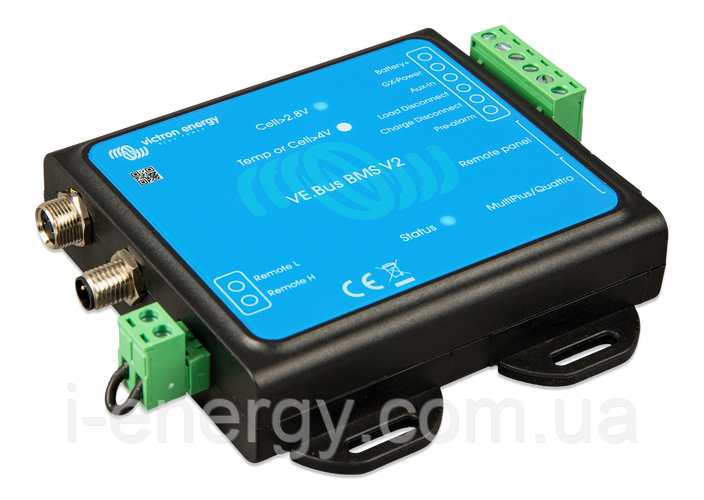

Система керування батареєю VE.Bus BMS V2 BMS300200200 Victron Energy – це система керування батареями (BMS), призначена для підключення інтерфейсу та захисту однієї або декількох літієвих батарей Lithium Battery Smart 12,8 В, 25,6 В (LiFePO4 або LFP) у системах з інверторами Victron або інверторами/зарядними пристроями із підтримкою зв'язку через VE.Bus. Вона контролює та захищає батареї від підвищеної та зниженої напруги окремих елементів, а також від перегріву або зниженої температури.

Виходячи зі стану батареї або батарей, BMS буде:

• Генерувати попередній сигнал тривоги, який попередить про знижену напругу комірки, що наближається.
• Вимикати перетворення в інверторах VE.Bus або інверторах/зарядних пристроях через VE.Bus і відключати інші навантаження через клему «Вимкнення навантаження» у разі зниженої напруги осередку.
• Вимикати заряд в інверторах VE.Bus або інверторах/зарядних пристроях через VE.Bus та вимикати інші зарядні пристрої через клему «Вимкнення заряду» у разі перенапруги комірок, а також у разі зниженої або підвищеної температури.

Систему VE.Bus BMS першо] версії найкраще використовувати в системах без пристрою GX.

Система VE.Bus BMS V2 має такі додаткові функції, як:

• Клеми дистанційного увімкнення/вимкнення.
• Можливість відключення сонячних зарядних пристроїв VE.Direct та VE.Can через пристрій GX.
• Можливість керування інвертором/зарядним пристроєм VE.Bus з кількох пристроїв, таких як Digital Multi Control, VE.Bus Smart dongle та/або пристрій GX.
• Клеми входу та виходу додаткового живлення, які дозволяють пристрою GX залишатися запитаним у разі вимкнення системи.

VE.Bus BMS V2 наступного покоління

VE.Bus BMS V2 – це наступне покоління системи керування батареями VE.Bus (BMS). Він призначений для взаємодії з захистом батареї Victron Lithium Smart (LiFePO₄) у системах з інверторами Victron або інверторами/зарядними пристроями з шиною VE.Bus.

Захищає кожну окрему комірку батареї Victron Lithium Smart

Для надійної та безпечної роботи акумулятор LiFePO₄ повинен контролюватись та захищатися від перенапруги та зниженої напруги будь-якої окремої комірки, а також при перегріві або в температурних умовах. Асортимент акумуляторів Victron Lithium Smart включає: вбудований контроль напруги комірки, балансування напруги комірки та контроль температури.
Якщо напруга елемента або температура батареї виходять за межі допустимого діапазону, це передається до BMS через два кабелі BMS із круглими роз'ємами M8. У системах із кількома батареями кабелі BMS кожної батареї з'єднуються послідовно (послідовно в ланцюжку), причому перший та останній кабелі BMS підключені до BMS.

Батареї Lithium Smart

Залежно від стану батареї або батарей Victron Lithium Smart BMS буде:
• Генерувати попередній сигнал тривоги, щоб попередити, що наближається проблема з коміркою під напругою.
• Вимикати інвертування в інверторах VE.Bus або інверторах/зарядних пристроях через VE.Bus і вимикати інші навантаження через клему «Вимкнення навантаження» у разі, якщо комірка знаходиться під напругою.
• Вимикати заряджання в інверторах VE.Bus або інверторах/зарядних пристроях через VE.Bus, відключати сонячні зарядні пристрої VE.Direct та VE.Can через GX пристрій та вимкне інші зарядні пристрої через клему «Charge Disconnect» у разі перенапруги елемента, зниженої температури чи перегріву.

Зв'язок із продуктами VE.Bus

Інвертори MultiPlus, Quattro або Phoenix підключаються до порту MultiPlus/Quattro за допомогою стандартного кабелю RJ45 UTP.
BMS вимикає інвертування у випадку, якщо осередок знаходиться під напругою, та відключає зарядку у разі перенапруги або перенапруги в осередку.


Зв'язок із віддаленими пристроями

Пристрій GX (наприклад Cerbo GX), панель Digital Multi Control (DMC) або інтелектуальний ключ VE.Bus (включаючи будь-яку комбінацію) може бути підключено до BMS через порт «Віддалена панель». Всі ці аксесуари можна використовувати у поєднанні з BMS для віддаленого контролю стану інвертора VE.Bus або перемикача інвертор/зарядний пристрій (увімк./вимкн./тільки зарядний пристрій).

Клеми введення та виведення допоміжного живлення

BMS має спеціальний вихідний роз'єм живлення (GX-Power) для пристрою GX та допоміжний вхідний роз'єм живлення (Aux-In) для зовнішнього джерела живлення постійного струму, наприклад адаптеру змінного/постійного струму. У разі вимкнення системи пристрій GX залишиться запитаним
або увімкнеться допоміжне джерело живлення, щоб запобігти подальшому розряду батареї.

Віддалені термінали

Ці клеми можна використовувати для увімкнення або вимкнення BMS. Коли BMS вимкнений, обидва виходи будуть вільно плаваючими, так що навантаження та зарядні пристрої вимкнено. Є два віддалені термінали, а саме «Видалений L» і «Видалений H». Дистанційний вимикач або реле контакт може бути підключений між L і H для увімкнення або вимкнення BMS. В якості альтернативи клему H можна переключити на плюс батареї або клему L можна переключити на мінус батареї.

Світлодіодні індикатори

BMS має такі світлодіодні індикатори:
• Статус (синій): на короткий час загоряється кожні 10 секунд, вказуючи на нормальну роботу.
• Температура або комірка>4 V (червоний): спалахує, коли вихід вимкнення зарядки вимикаэться через перенапругу або перегрівання елемента.
• Комірка >2,8 В (синій): спалахує, коли вихід вимкнення навантаження має високий рівень, а напруга елемента батареї вище 2,8 В.

Приклад системи з VE.Bus BMS V2 a також MultiPlus та Cerbo GX

Приклад системи з VE.Bus BMS V2, генератором, стартерною батареєю, Cyrix-Li-ct BatteryProtect, навантаженням постійного струму та MultiPlus
