Проста та недорога альтернатива VE.Bus BMS

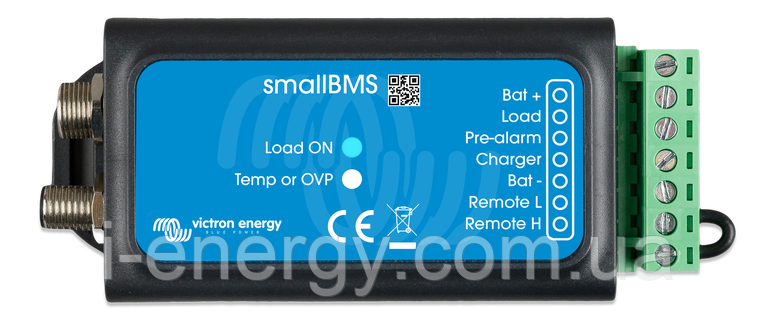

Система управління батареями smallBMS із попереднім сигналом тривоги BMS400100000 Victron Energy може замінити BMS VE.Bus у кількох застосуваннях. Однак вона не підходить для використання
з інверторами/зарядними пристроями VE.Bus MultiPlus та Quattro, через те, що інтерфейс VE.Bus відсутній.
Система управління батареями smallBMS із попереднім сигналом тривоги BMS400100000 Victron Energy призначена для використання з батареями Victron Smart LiFePo4 із круглими роз'ємами M8.
SmallBMS має три виходи, як і VE.Bus BMS.

Вихід відключення навантаження

Вихід навантаження зазвичай високий і стає вільно плаваючим у разі зниженої напруги комірки (за замовчуванням 2,8В/комірка, регулюється на батареї між 2,6В та 2,8В на комірку). Максимальний струм: 1А. Вихід навантаження не захищений від короткого замикання.
Вихід навантаження можна використовувати для керування:
• Сильноточним реле або контактором.
• Входом дистанційного увімкнення/вимкнення захисту батареї, інвертора або перетворювача постійного струму або інших навантажень.
(може знадобитися неінвертуючий або інвертуючий кабель увімкнення/вимкнення)

Передтривожний вихід

Вихід попереднього сигналу тривоги зазвичай вільно плаває і стає високим у разі неминучого падіння напруги осередку (за замовчуванням 3,1 В/комірка, регульована на батареї від 2,85 до 3,15 на комірку). Максимальний струм: 1А (без захисту від короткого замикання).
Мінімальна затримка між попереднім сигналом тривоги та вимкненням навантаження становить 30 секунд.

Вихід відключення заряду

Вихід зарядного пристрою зазвичай високий і стає вільно плаваючим у разі неминучого перенапруги елемента чи перегріву. Максимальний струм: 10 мА.
Вихід зарядного пристрою не підходить для живлення індуктивного навантаження, як котушка реле.
Вихід зарядного пристрою можна використовувати для керування:
• Дистанційним увімкненням/вимкненням зарядного пристрою
• Реле Cyrix-Li-Charge
• Комбінатором батарей Cyrix-Li-ct

Увімкнення/вимкнення системи

Вхід увімкнення/вимкнення системи керує обома виходами. Коли вимкнено, обидва виходи будуть вільно плаваючими, тож навантаження та зарядні пристрої відключені.
Включення/вимкнення системи складається з двох клем: Remote L та Remote H.
Між L і H можна підключити дистанційний перемикач увімкнення/вимкнення або релейний контакт.
Як альтернатива клему H можна переключити на плюс акумулятора, або клему L можна переключити на мінус акумулятора.

Захищає системи 12В, 24В та 48В

Діапазон робочої напруги: від 8 до 70 В постійного струму.

Світлодіодні індикатори

• Навантаження увімкнене (синій): вихід навантаження високий (напруга елемента >2,8 В, регулюється на батареї).
• Temp або OVP (червоний): вихід зарядного пристрою вільно плаває (через перегрівання елемента (> 50°C), знижену температуру елементу (<5 °C) або перенапругу елементу).

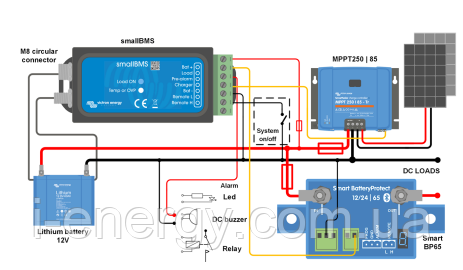

Приклад застосування для автономної системи постійного струму з перемикачем увімкнення/вимкнення системи між L та мінусом акумулятора

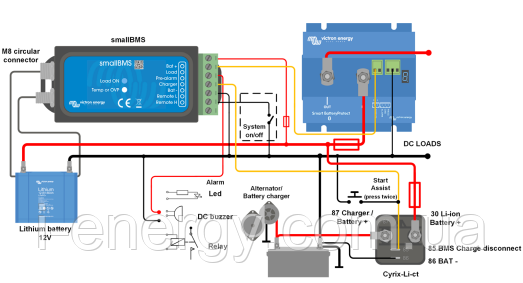

Приклад застосування для автомобіля або човна з перемикачем увімкнення/вимкнення системи між L та мінусом акумулятора
